参数资料
| 型号： | SC4502HMLTRT |
| 厂商： | Semtech |
| 文件页数： | 4/19页 |
| 文件大小： | 0K |
| 描述： | IC REG BOOST ADJ 1.4A 10MLPD |
| 标准包装： | 1 |
| 类型： | 升压（升压） |
| 输出类型： | 可调式 |
| 输出数： | 1 |
| 输出电压： | 可调至 40V |
| 输入电压： | 1.4 V ~ 16 V |
| PWM 型： | 电流模式 |
| 频率 - 开关： | 1.5MHz |
| 电流 - 输出： | 1.4A |
| 同步整流器： | 无 |
| 工作温度： | -40°C ~ 85°C |
| 安装类型： | 表面贴装 |
| 封装/外壳： | 10-VFDFN 裸露焊盘 |
| 包装： | 标准包装 |
| 供应商设备封装： | 10-MLPD（3x3） |
| 产品目录页面： | 1358 (CN2011-ZH PDF) |
| 其它名称： | SC4502HMLDKR |

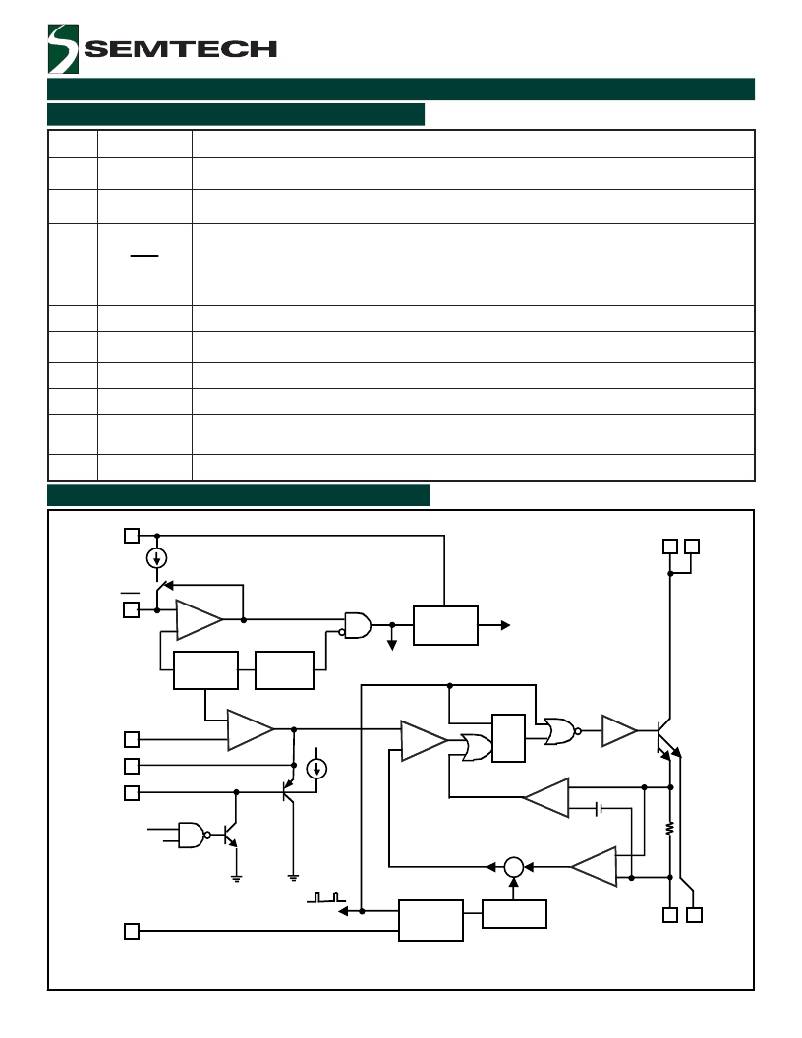

SC4502/SC4502H
POWER MANAGEMENT
Pin Descriptions
P i n
1
2
3
4 , 5
6 , 7
8
9
1 0
P i n N a m e
C O M P
F B
S H D N
G N D
S W
I N
R O S C
S S
E x p o s e d P a d
P i n F u n c t i o n
T h e o u t p u t o f t h e i n t e r n a l t r a n s c o n d u c t a n c e e r r o r a m p l i f i e r . T h i s p i n i s u s e d f o r l o o p c o m p e n s a t i o n .
T h e i n v e r t i n g i n p u t o f t h e e r r o r a m p l i f i e r . T i e t o a n e x t e r n a l r e s i s t i v e d i v i d e r t o s e t t h e o u t p u t v o l t a g e .
S h u t d o w n P i n . T h e a c c u r a t e 1 . 1 V s h u t d o w n t h r e s h o l d a n d t h e 4 . 6 u A s h u t d o w n p i n c u r r e n t
h y s t e r e s i s a l l o w t h e u s e r t o s e t t h e u n d e r v o l t a g e l o c k o u t t h r e s h o l d a n d h y s t e r e s i s f o r t h e s w i t c h i n g
r e g u l a t o r . P u l l i n g t h i s p i n b e l o w 0 . 1 V c a u s e s t h e c o n v e r t e r t o s h u t d o w n t o l o w q u i e s c e n t c u r r e n t .
T i e t h i s p i n t o I N i f t h e U V L O a n d t h e s h u t d o w n f e a t u r e s a r e n o t u s e d . T h i s p i n s h o u l d n o t b e l e f t
f l o a t i n g .
G r o u n d . T i e b o t h p i n s t o t h e g r o u n d p l a n e . P i n s 4 a n d 5 a r e n o t i n t e r n a l l y c o n n e c t e d .
C o l l e c t o r o f t h e i n t e r n a l p o w e r t r a n s i s t o r . C o n n e c t t o t h e b o o s t i n d u c t o r a n d t h e r e c t i f y i n g d i o d e .
P o w e r S u p p l y P i n . B y p a s s e d w i t h c a p a c i t o r s c l o s e t o t h e p i n .
A r e s i s t o r f r o m t h i s p i n t o t h e g r o u n d s e t s t h e s w i t c h i n g f r e q u e n c y .
S o f t - S t a r t P i n . A c a p a c i t o r f r o m t h i s p i n t o t h e g r o u n d l e n g t h e n s t h e s t a r t - u p t i m e a n d r e d u c e s s t a r t -
u p c u r r e n t .
T h e e x p o s e d p a d m u s t b e s o l d e r e d t o t h e g r o u n d p l a n e o n t h e P C B f o r g o o d t h e r m a l c o n d u c t i o n .
Block Diagram
IN
8
SW SW
SHDN
4.6 μ A
6
7
3
+
-
CMP
INTERNAL
SUPPLY
REG
1.1V
VOLTAGE
REFERENCE
THERMAL
SHUTDOWN
ENABL E
CLK
FB
2
COMP
1.242V
+
-
EA
REG
-
PWM
+
R
S
Q
1
1.5 μ A
SS
10
REG_GOOD
ENABL E
Σ
+
+
ILIM
+
-
I-LIMIT
+
ISEN
-
R SENSE
ROSC
9
CLK
OSCILLATOR
SLOPE COMP
4 5
GND GND
Figure 2. SC4502/SC4502H Block Diagram.
? 2005 Semtech Corp.
4
www.semtech.com
