参数资料
| 型号： | PC4D10SNIP0F |
| 厂商： | Sharp Microelectronics |
| 文件页数： | 5/12页 |
| 文件大小： | 0K |
| 描述： | PHOTOCOUPLER 10MBPS 2CH 8-SMD |
| 产品目录绘图： | PC4D10SNIP0F Circuit |
| 标准包装： | 1 |
| 系列： | OPIC™ |
| 电压 - 隔离： | 3750Vrms |
| 通道数： | 2，单向 |
| 电流 - 输出 / 通道： | 50mA |
| 数据速率： | 10Mbps |
| 传输延迟高 - 低 @ 如果： | 48ns @ 7.5mA |
| 电流 - DC 正向(If)： | 20mA |
| 输入类型： | DC |
| 输出类型： | 开路集电极 |
| 安装类型： | 表面贴装 |
| 封装/外壳： | 8-SOIC（0.154"，3.90mm 宽） |
| 供应商设备封装： | 8-Miniflat |
| 包装： | 标准包装 |
| 产品目录页面： | 2770 (CN2011-ZH PDF) |
| 其它名称： | 425-2536-6 |

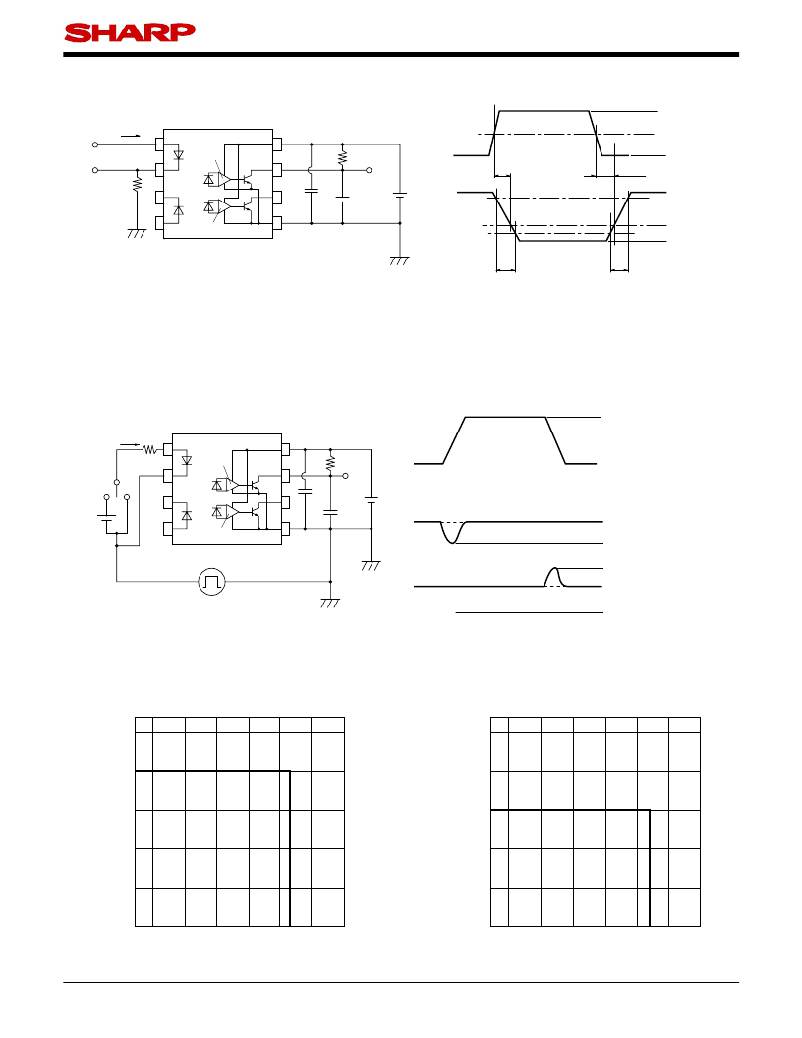

PC4D10SNIP0F Series
Fig.1 Test Circuit for Propagation Delay Time and Rise Time, Fall Time
Input
7.5mA
I F
1
2
Amp.
8
7
350 Ω
V O
I F
t PHL
t PLH
3.75mA
0mA
47 Ω
3
4
Amp.
6
5
C L
V O
Output
90 %
10 %
5V
1.5V
V OL
*C L contains probe and wiring capacity.
t f
t r
Timing diagram
Fig.2 Test Circuit for Instantaneous Common Mode Rejection Voltage
1kV
I F
B
A
1
2
3
4
Amp.
Amp.
8
7
6
5
350 Ω
V O
C L
V CM
V O
CM H
GND
5V
V O(MIN.)
SW = at A, I F = 0
+
V CM
?
V O
CM L
SW = at B, I F = 7.5mA
V O(MAX.)
V OL
GND
*C L contains probe and wiring capacity.
Timing diagram
Fig.3 Forward Current vs.
Ambient Temperature
25
20
15
10
5
0
Fig.4 Output Collector Power Dissipation
vs. Ambient Temperature
100
80
60
40
20
0
? 40 ? 25
0
25
50
75 85 100
125
? 40 ? 25
0
25
50
75 85 100
125
Ambient temperature T a (C)
5
Ambient temperature T a (C)
Sheet No.: D2-A09201EN
