参数资料
| 型号： | PC942J00000F |
| 厂商： | Sharp Microelectronics |
| 文件页数： | 1/17页 |
| 文件大小： | 0K |
| 描述： | PHOTOCOUPLER OPIC 8-DIP |
| 产品目录绘图： | PC924 Circuit |
| 标准包装： | 50 |
| 系列： | OPIC™ |
| 电压 - 隔离： | 5000Vrms |
| 通道数： | 1，单向 |
| 电流 - 输出 / 通道： | 500mA |
| 传输延迟高 - 低 @ 如果： | 2µs @ 5mA |
| 电流 - DC 正向(If)： | 25mA |
| 输入类型： | DC |
| 输出类型： | 推挽式/图腾柱 |
| 安装类型： | 通孔 |
| 封装/外壳： | 8-DIP（0.300"，7.62mm） |
| 供应商设备封装： | 8-DIP |
| 包装： | 管件 |
| 产品目录页面： | 2770 (CN2011-ZH PDF) |
| 其它名称： | 425-2211-5 |

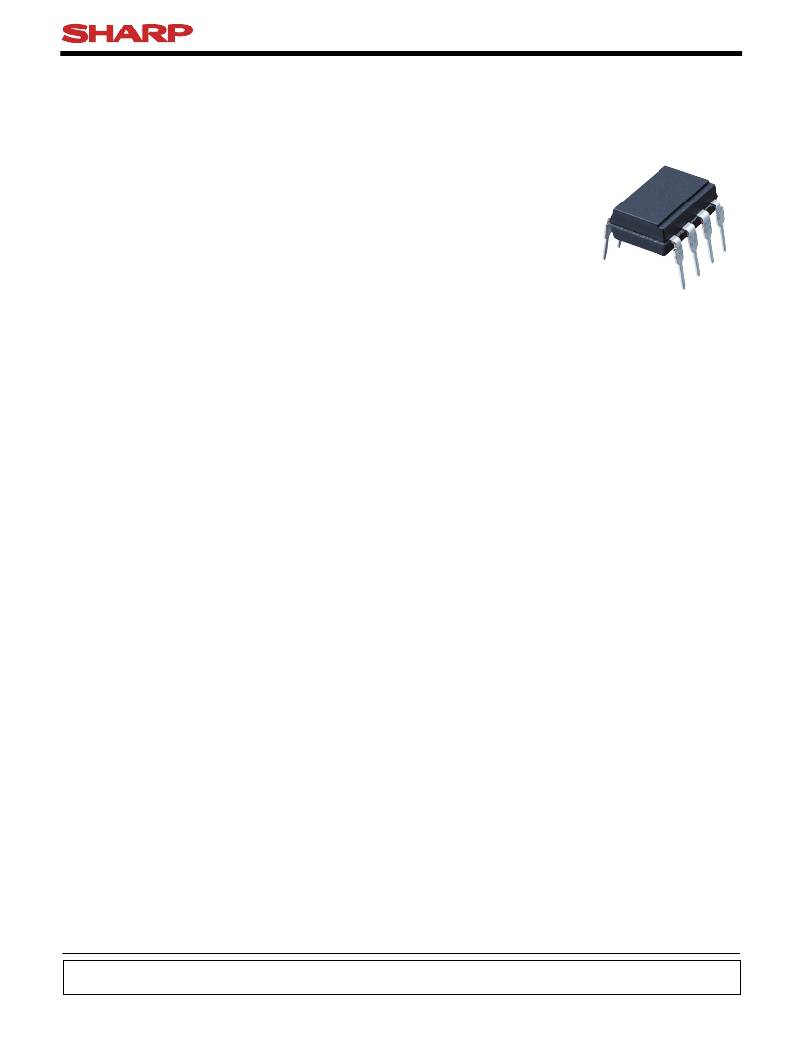

PC942J00000F Series
PC942J00000F
Series
■ Description
PC942J00000F Series contains an IRED optically
coupled to an OPIC chip.
It is packaged in a 8 pin DIP, available in SMT gullw-
ing lead form option.
Input-output isolation voltage(rms) is 5.0kV, High
speed response (t PHL ,t PLH : MAX. 5 μ s) and CMR is
MIN. 10kv/ μ s.
■ Features
High Power, Gate Drive type
DIP 8 pin ? OPIC Photocoupler
■ Agency approvals/Compliance
1. Recognized by UL1577 (Double protection isolation),
file No. E64380 (as model No. PC942 )
2. Package resin : UL flammability grade (94V-0)
■ Applications
1. Inverter controlled air conditioners
2. Small capacity general purpose inverters
1. 8 pin DIP package
2. Double transfer mold package
(Ideal for Flow Soldering)
3. Built-in base amplifier for inverter drive
4. High power (I O1 : MAX. 0.5A (DC))
(I O2P : MAX. 2.0A (pulse))
5. High noise immunity due to high instantaneous com-
mon mode rejection voltage
(CM H : MIN. ? 10 kV/ μ s, CM L : MIN. 10 kV/ μ s)
6. High speed response (t PHL ,t PLH : MAX. 5 μ s)
7. High isolation voltage between input and output
(V iso(rms) : 5.0 kV)
8. Lead-free and RoHS directive compliant
? "OPIC"(Optical IC) is a trademark of the SHARP Corporation. An OPIC consists of a light-detecting element and a signal-processing
circuit integrated onto a single chip.
Notice The content of data sheet is subject to change without prior notice.
In the absence of confirmation by device specification sheets, SHARP takes no responsibility for any defects that may occur in equipment using any SHARP
devices shown in catalogs, data books, etc. Contact SHARP in order to obtain the latest device specification sheets before using any SHARP device.
1
Sheet No.: D2-A05902EN
Date Jun. 30. 2005
? SHARP Corporation
