参数资料
| 型号： | PC942J00000F |
| 厂商： | Sharp Microelectronics |
| 文件页数： | 7/17页 |
| 文件大小： | 0K |
| 描述： | PHOTOCOUPLER OPIC 8-DIP |
| 产品目录绘图： | PC924 Circuit |
| 标准包装： | 50 |
| 系列： | OPIC™ |
| 电压 - 隔离： | 5000Vrms |
| 通道数： | 1，单向 |
| 电流 - 输出 / 通道： | 500mA |
| 传输延迟高 - 低 @ 如果： | 2µs @ 5mA |
| 电流 - DC 正向(If)： | 25mA |
| 输入类型： | DC |
| 输出类型： | 推挽式/图腾柱 |
| 安装类型： | 通孔 |
| 封装/外壳： | 8-DIP（0.300"，7.62mm） |
| 供应商设备封装： | 8-DIP |
| 包装： | 管件 |
| 产品目录页面： | 2770 (CN2011-ZH PDF) |
| 其它名称： | 425-2211-5 |

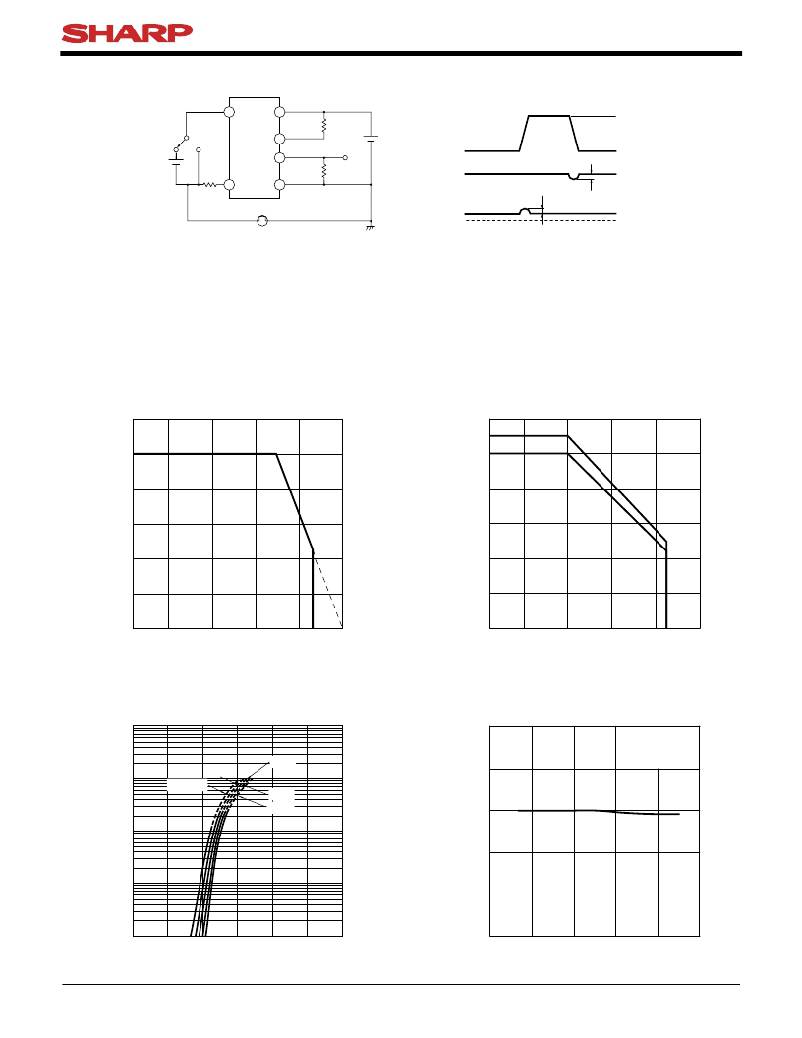

PC942J00000F Series
Fig.7 Test Circuit for Instantaneous Common Mode Rejection Voltage
SW
1
8
5
R L1
V CC
V CM waveform
V CM
(peak)
A
B
6
GND
2
+
V CM
7
?
R L2
V O2
CM H V O2 waveform
SW at A, I F = 5mA
CM L V O2 waveform
SW at B, I F = 0
? V O2L
? V O2H
V O2H
V O2L
GND
Fig.8 Forward Current vs. Ambient
Temperature
30
25
Fig.9 Power Dissipation vs. Ambient
Temperature
600
550
500
20
15
10
5
0
400
300
200
100
0
P O
P tot
? 20
0
25 50 75 80
100
? 20
0
25
50
75 80
100
Ambient temperature Ta (?C)
Fig.10 Forward Current vs. Forward Voltage
1 000
Ambient temperature Ta (?C)
Fig.11 "Low → High" Relative Input Threshold
Current vs. Supply Voltage
1.2
I FLH = 1 at V CC = 6V
100
Ta = 75 ?C
50 ?C
25 ?C
0 ?C
1.1
Ta = 25?C
? 20 ?C
1
10
0.9
1
0.8
0.1
0
0.5
1.0
1.5
2.0
2.5
3.0
0.7
4
6
8
10
12
14
Forward voltage V F (V)
7
Supply voltage V CC (V)
Sheet No.: D2-A05902EN
