Typical Test and Setup Configurations
2.1 Typical Test and Setup Configurations
The following configurations are used to evaluate and test the TLK2501
transceiver. The first configuration is a serial loopback of the high-speed
signals shown in Figure 2–1. The serial loopback allows the designer to
evaluate most of the functions of both transmitter and receiver sections of the
TLK2501 device. To test a system, a parallel bit error rate tester (BERT)
generates a predefined parallel bit pattern. The pattern is connected to the
transmitter through parallel connectors TD0–TD15. Additionally, two control
pins TX_ER and TX_EN are configured by the BERT for valid data
transmission (TX_ER low and TX_EN high). The TLK2501 device encodes,
serializes and presents the data on the high-speed serial pair. The serial TX
data is then looped back to the receiver side and the device deserializes,
decodes and presents the data on the receive side RD0–RD15. The data and
indication bits (RX_DV and RX_ER) are received by the BERT and compared
against the transmitted pattern and monitored for valid data and errors. If any
bit errors are received, a bit error rate is evaluated at the parallel receive BERT.

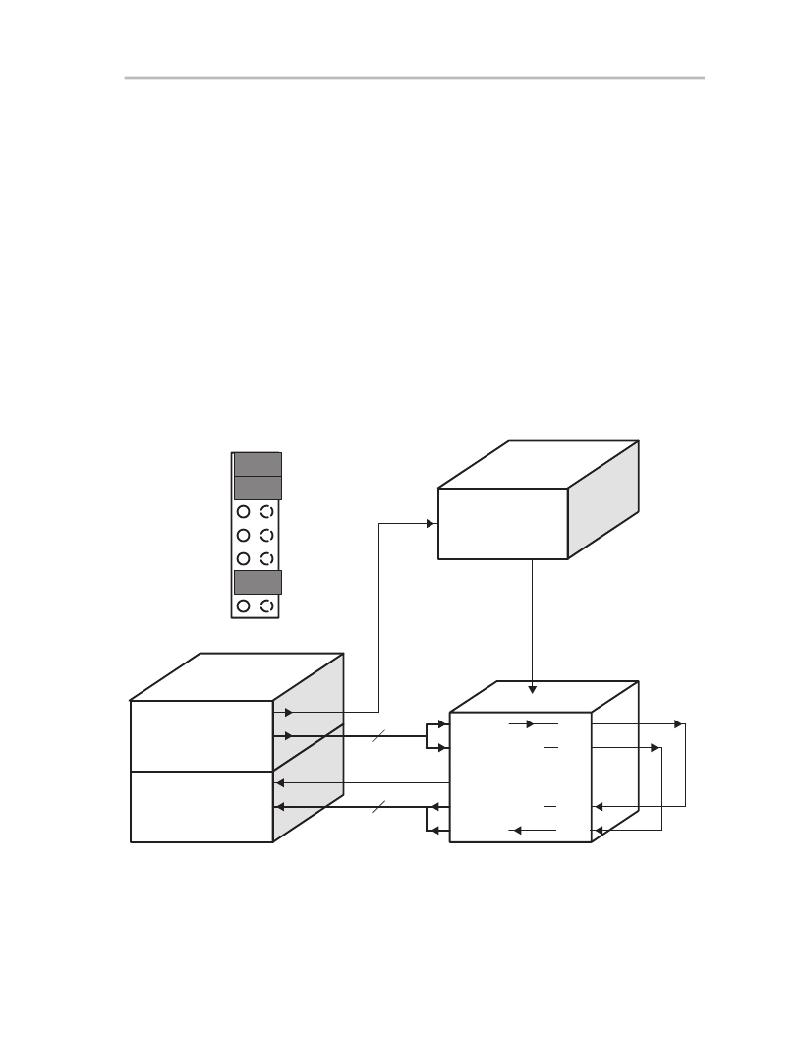

Figure 2–1. TLK2501 Serial Loop-Back Test Configuration
Jumper Selection
GND
TESTEN
PRBSEN
LCKREFN
ENABLE
J7
HP8133A
Pulse Generator
(Asynchronous to BERT)
EXT INPUT
Channel 1
O/P
TX_ER
LOOPEN
TX_EN
GND
Parallel BERT
Frequency = 80–125
MHz
GTX_CLK
CLK OUT
TD 0-15
TX+
TX Data Out 0-17
CLK IN
RX Data In 0-17
Receiver BERT
18 bits
18 bits
TX_EN
TX_ER
RX CLK
RX_ER
RX_DV
RD 0-15
TX–
RX+
RX–
TLK2501EVM
Evaluation Board
TLK2501 EVM Board Configuration
2-3
