Typical Test and Setup Configurations

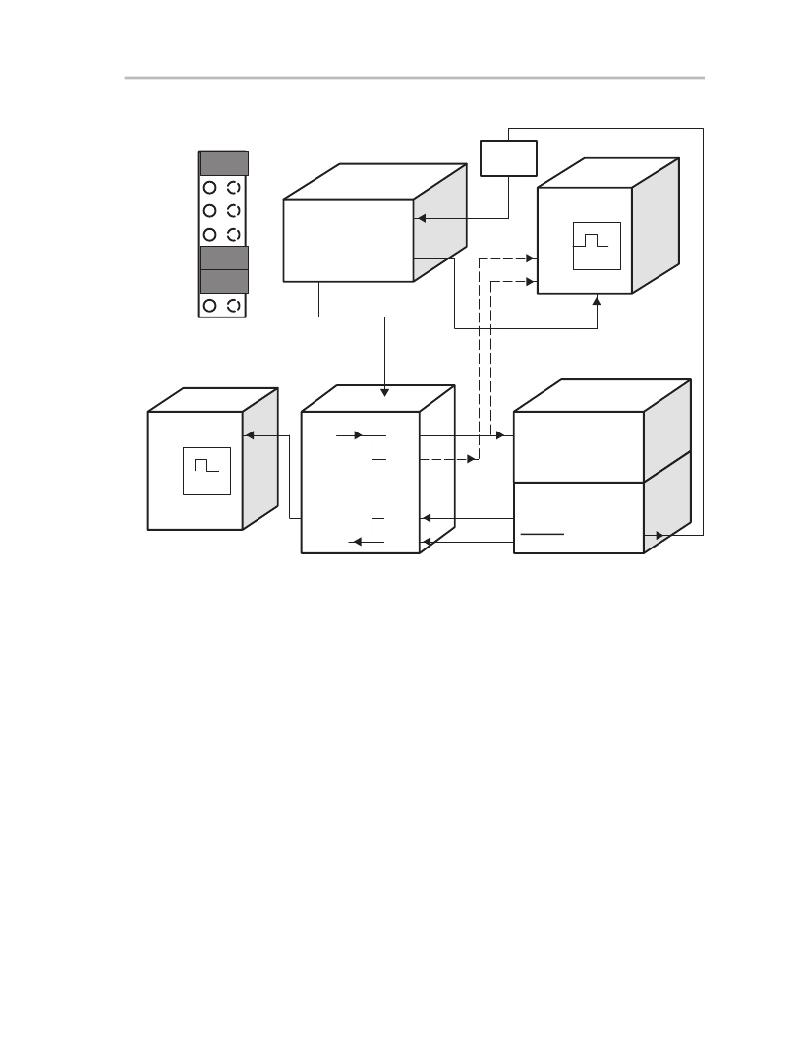

Figure 2–3. TLK2501 Serial PRBS BERT Test Configuration
Jumper Selection
GND
TESTEN
PRBSEN
LCKREFN
HP8133A
Pulse Generator
EXT
CLK/20
HP83480 or
Tek 11801
Digital
Oscilloscope
ENABLE
J7
INPUT
TX_ER
LOOPEN
Channel 1
O/P
TRIGGER
OUT
CH1
CH2
Trigger
TX_EN
GND
Serial BERT
GTX_CLK
HP7004A 3 Gbps
Channel 1
PRBS
2^7-1
TX–
Receiver BERT
Data In
TX+
Transmitter BERT
TDS820 Digital
Oscilloscope
PRBS_PASS
RX+
Data Out
RD 0-15
RX–
PRBS 2^7-1
Data Out
CLK OUT
TLK2501EVM
Evaluation Board
A board to board communication link is a practical method of evaluating the
TLK2501 in a system like environment as shown in Figure 2–4. A Parallel
BERT or a logic analyzer can be used to provide and monitor signals to and
from the transceiver pairs. The BERT would need to configure the TX_ER and
TX_EN signals for data transmission before any data is sent. On the receive
side the RX_ER and RX_DV can monitor the device for errors. Both GTX_CLK
sources must have the same frequency within 200 PPM for asynchronous
operation. Synchronous operation can be achieved by using either the BERT
or a synchronized pulse generator to supply both boards with GTX_CLK
inputs.
TLK2501 EVM Board Configuration
2-5
