MITSUBISHI MICROCOMPUTERS
M35080FP
SCREEN CHARACTER and PATTERN DISPLAY CONTROLLERS
21
DATA INPUT
SERIAL DATA INPUT TIMING
(1) Serial data should be input with the LSB first.
(2) The address consists of 16 bits.
(3) The data consists of 16 bits.
__
(4) The 16 bits in the SCK after the CS signal has fallen are the
address, and for succeeding input data, the address is
incremented every 16 bits. Therefore, it is not necessary to
input the address from the second data.

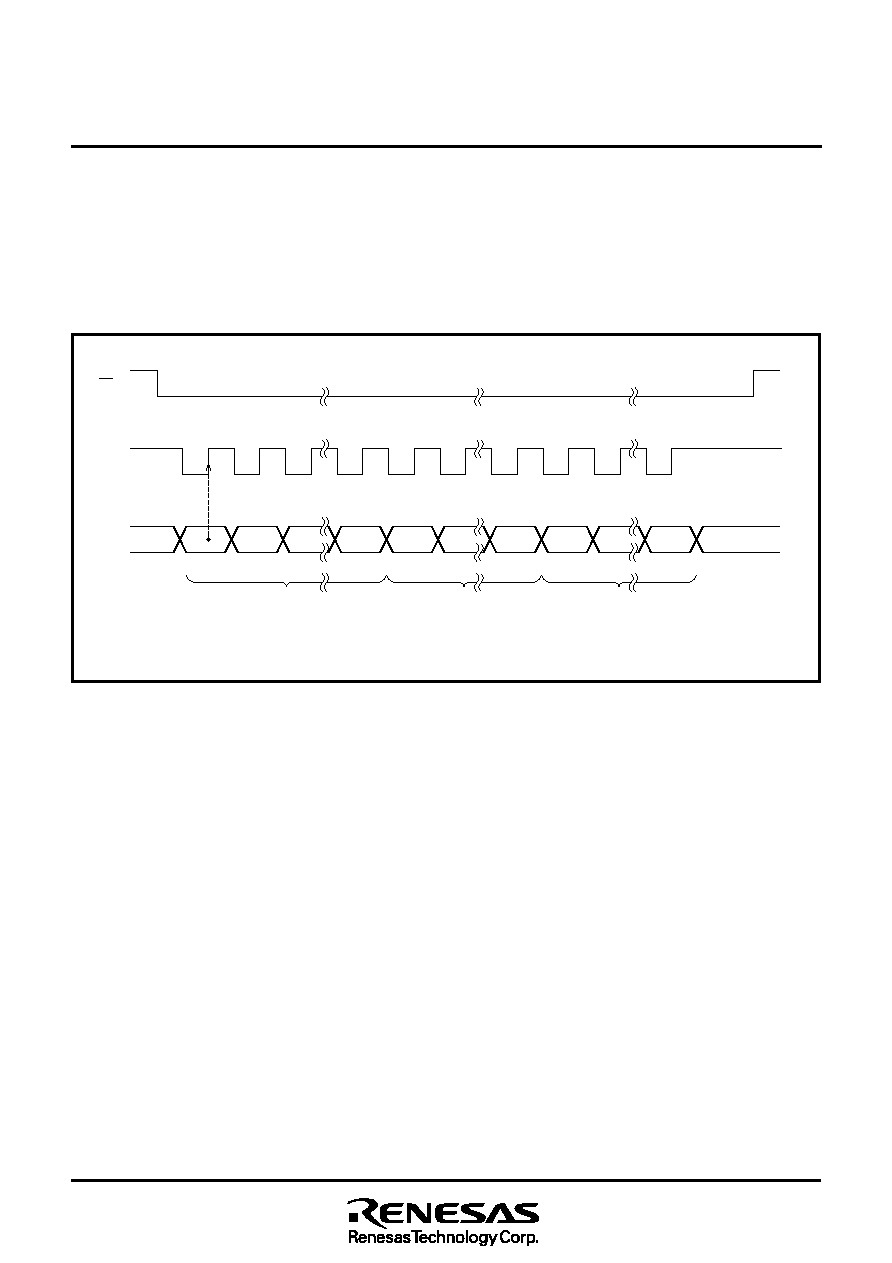

Fig.17 Serial input timing
Address(16 bits)
Data(16 bits)
N
Data(16 bits)
N + 1
CS
N = 1,2,3………
SCK
SIN
LSB
MSB
LSB
MSB
LSB
MSB
