参数资料
| 型号： | PC853XPJ000F |
| 厂商： | Sharp Microelectronics |
| 文件页数： | 2/15页 |
| 文件大小： | 0K |
| 描述： | PHOTOCOUPLER TRANS OUT DARL 4SMD |
| 产品目录绘图： | PC452, PC85(2,3) Circuit |
| 标准包装： | 1 |
| 通道数： | 1 |
| 输入类型： | DC |
| 电压 - 隔离： | 5000Vrms |
| 电流传输比（最小值）： | 1000% @ 1mA |
| 输出电压： | 350V |
| 电流 - 输出 / 通道： | 150mA |
| 电流 - DC 正向(If)： | 50mA |
| Vce饱和（最大）： | 1.2V |
| 输出类型： | 达林顿晶体管 |
| 安装类型： | 表面贴装 |
| 封装/外壳： | 4-SMD，鸥翼型 |
| 包装： | 标准包装 |
| 其它名称： | 425-2660-6 |
PC852XJ0000F Series/PC853XJ0000F Series
■ Internal Connection Diagram
1
2

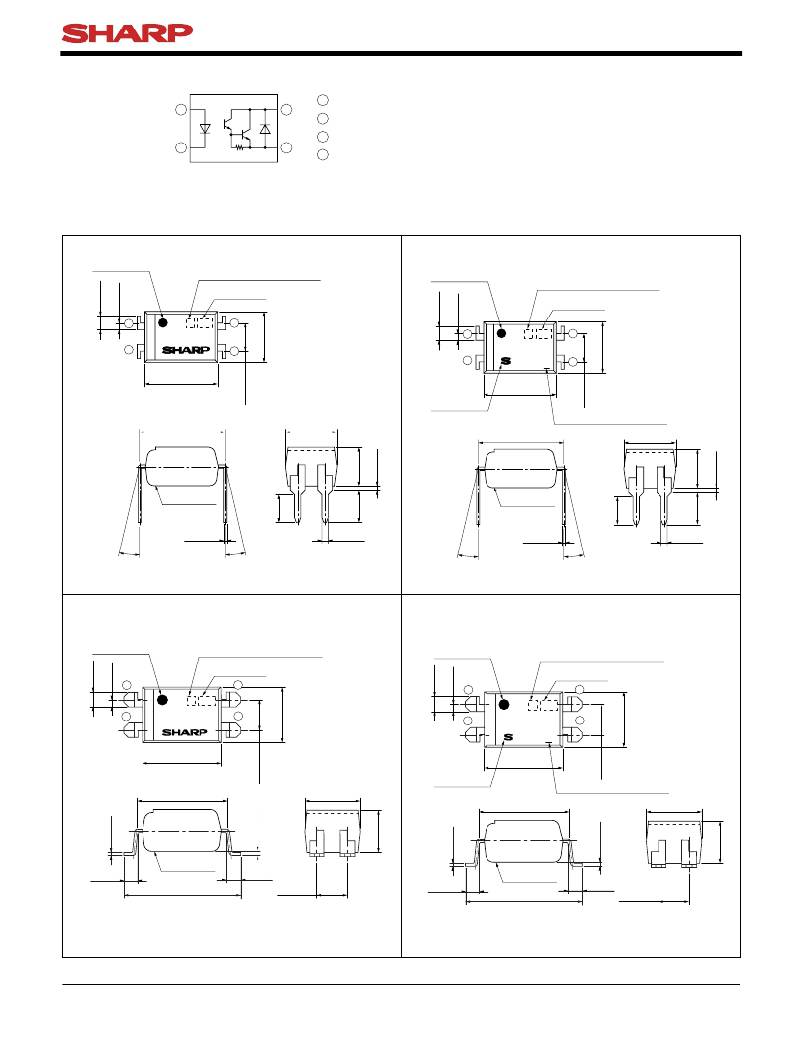

■ Outline Dimensions
4
3
1
3
4
5
Anode
Cathode
Emitter
Collector
(Unit : mm)
● PC852XJ0000F Series
1. Through-Hole [ex. PC852XJ0000F ]
2. Through-Hole (VDE option) [ex. PC852XYJ000F ]
Anode mark
Factory identification mark
Anode mark
Factory identification mark
Date code
Date code
1
4
2
PC852
3
1
PC852
4
6.5 ± 0.5
2
SHARP mark "S"
6.5 ± 0.5
4
3
7.62
4.58
± 0.3
Epoxy resin
± 0.5
7.62 ± 0.3
Epoxy resin
VDE identification mark
4.58 ± 0.5
0.26 ± 0.1
0.5 ± 0.1
0.26 ± 0.1
0.5 ± 0.1
θ
θ : 0 to 13?
θ
θ
θ : 0 to 13?
θ
Product mass : approx. 0.23g
3. SMT Gullwing Lead-Form [ex. PC852XIJ000F ]
Product mass : approx. 0.23g
4. SMT Gullwing Lead-Form (VDE option)
[ex. PC852XPYJ00F ]
Anode mark
1
Factory identification mark
Date code
4
Anode mark
1
Factory identification mark
Date code
4
2
PC852
3
2
PC852
3
4
6.5
6.5 ± 0.5
± 0.5
7.62
7.62 ± 0.3
4.58 ± 0.5
SHARP mark "S"
± 0.3
VDE identification mark
4.58 ± 0.5
?
1.0 + 0.4
Epoxy resin
10.0 + ? 0 0.5
?
1.0 + 0.4
2.54 ± 0.25
?
1.0 + 0.4
Epoxy resin
10.0 + ? 0 0.5
?
1.0 + 0.4
2.54 ± 0.25
Product mass : approx. 0.22g
2
Product mass : approx. 0.22g
Plating material : SnCu (Cu : TYP. 2%)
Sheet No.: D2-A04002EN
