参数资料
| 型号： | PC929J00000F |
| 厂商： | Sharp Microelectronics |
| 文件页数： | 1/22页 |
| 文件大小： | 0K |
| 描述： | PHOTOCOUPLER OPIC 14-SMD |
| 产品目录绘图： | PC92(8,9)J Circuit |
| 标准包装： | 50 |
| 系列： | OPIC™ |
| 电压 - 隔离： | 4000Vrms |
| 通道数： | 1，单向 |
| 电流 - 输出 / 通道： | 100mA |
| 传输延迟高 - 低 @ 如果： | 300ns @ 5mA |
| 电流 - DC 正向(If)： | 20mA |
| 输入类型： | DC |
| 输出类型： | 推挽式/图腾柱 |
| 安装类型： | 表面贴装 |
| 封装/外壳： | 14-SOIC（0.256"，6.50mm 宽） |
| 供应商设备封装： | 14-SMT |
| 包装： | 管件 |
| 产品目录页面： | 2770 (CN2011-ZH PDF) |
| 其它名称： | 425-2210-5 |

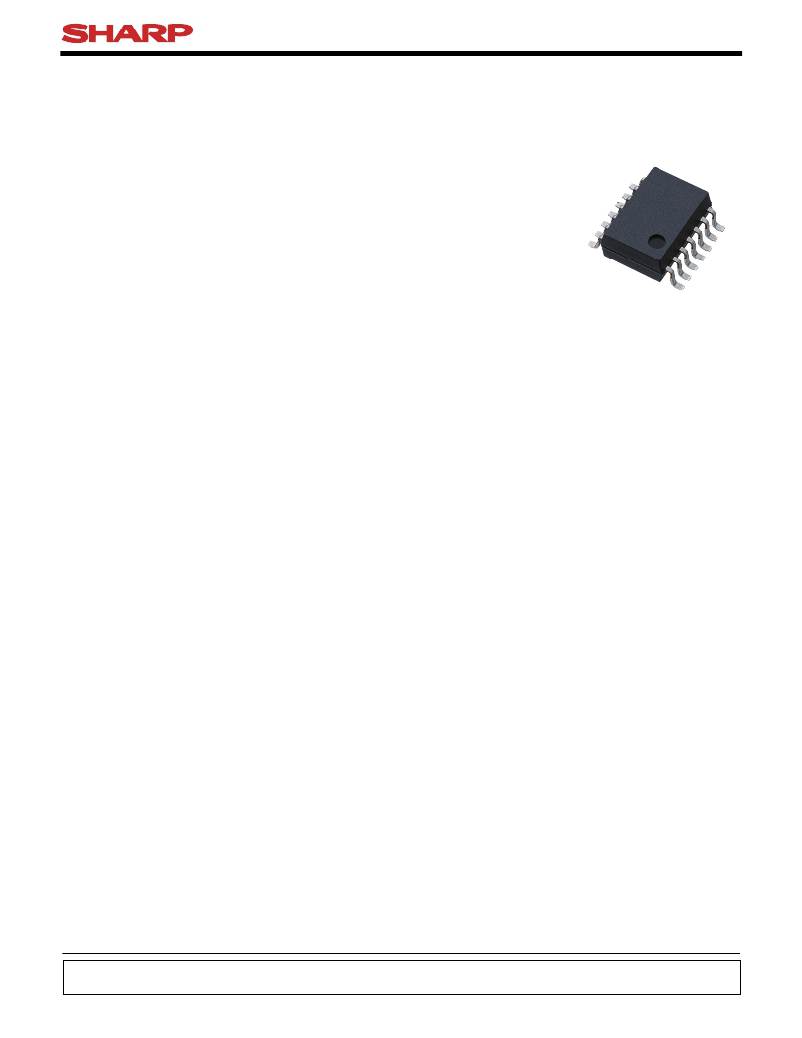

PC929J00000F Series
PC929J00000F
Series
■ Description
PC929J00000F Series contains an IRED optically
coupled to an OPIC chip.
It is packaged in a Mini-flat, Half pitch type (14 pin).
Input-output isolation voltage(rms) is 4.0kV. High
speed responce (t PLH , t PHL : MAX. 0.5 μ s).
High Speed, Built-in Short
Protection Circuit, Gate Drive
SMD 14 pin ? OPIC Photocoulper
■ Agency approvals/Compliance
1. Recognized by UL1577, file No. E64380 (as model
No. PC929 )
2. Approved by VDE, DIN EN60747-5-2 ( ? ) (as an op-
tion), file No. 94626 (as model No. PC929 )
3. Package resin : UL flammability grade (94V-0)
■ Features
1. 14 pin Half pitch type (Lead pitch : 1.27 mm)
( ? )
DIN EN60747-5-2 : successor standard of DIN VDE0884
2. Double transfer mold package
(Ideal for Flow Soldering)
■ Applications
1. Inverter
3. Built-in IGBT shortcircuit protector circuit
4. Built-in direct drive circuit for IGBT drive
(Peak output current : I O1P , I O2P : MAX. 0.4 A)
5. High speed responce (t PLH , t PHL : MAX. 0.5 μ s)
6. High isolation voltage (V iso(rms) : 4.0 kV)
7. Lead-free and RoHS directive compliant
? "OPIC"(Optical IC) is a trademark of the SHARP Corporation. An OPIC consists of a light-detecting element and a signal-processing
circuit integrated onto a single chip.
Notice The content of data sheet is subject to change without prior notice.
In the absence of confirmation by device specification sheets, SHARP takes no responsibility for any defects that may occur in equipment using any SHARP
devices shown in catalogs, data books, etc. Contact SHARP in order to obtain the latest device specification sheets before using any SHARP device.
1
Sheet No.: D2-A06302EN
Date Jun. 30. 2005
? SHARP Corporation
