参数资料
| 型号： | PC929J00000F |
| 厂商： | Sharp Microelectronics |
| 文件页数： | 7/22页 |
| 文件大小： | 0K |
| 描述： | PHOTOCOUPLER OPIC 14-SMD |
| 产品目录绘图： | PC92(8,9)J Circuit |
| 标准包装： | 50 |
| 系列： | OPIC™ |
| 电压 - 隔离： | 4000Vrms |
| 通道数： | 1，单向 |
| 电流 - 输出 / 通道： | 100mA |
| 传输延迟高 - 低 @ 如果： | 300ns @ 5mA |
| 电流 - DC 正向(If)： | 20mA |
| 输入类型： | DC |
| 输出类型： | 推挽式/图腾柱 |
| 安装类型： | 表面贴装 |
| 封装/外壳： | 14-SOIC（0.256"，6.50mm 宽） |
| 供应商设备封装： | 14-SMT |
| 包装： | 管件 |
| 产品目录页面： | 2770 (CN2011-ZH PDF) |
| 其它名称： | 425-2210-5 |
PC929J00000F Series

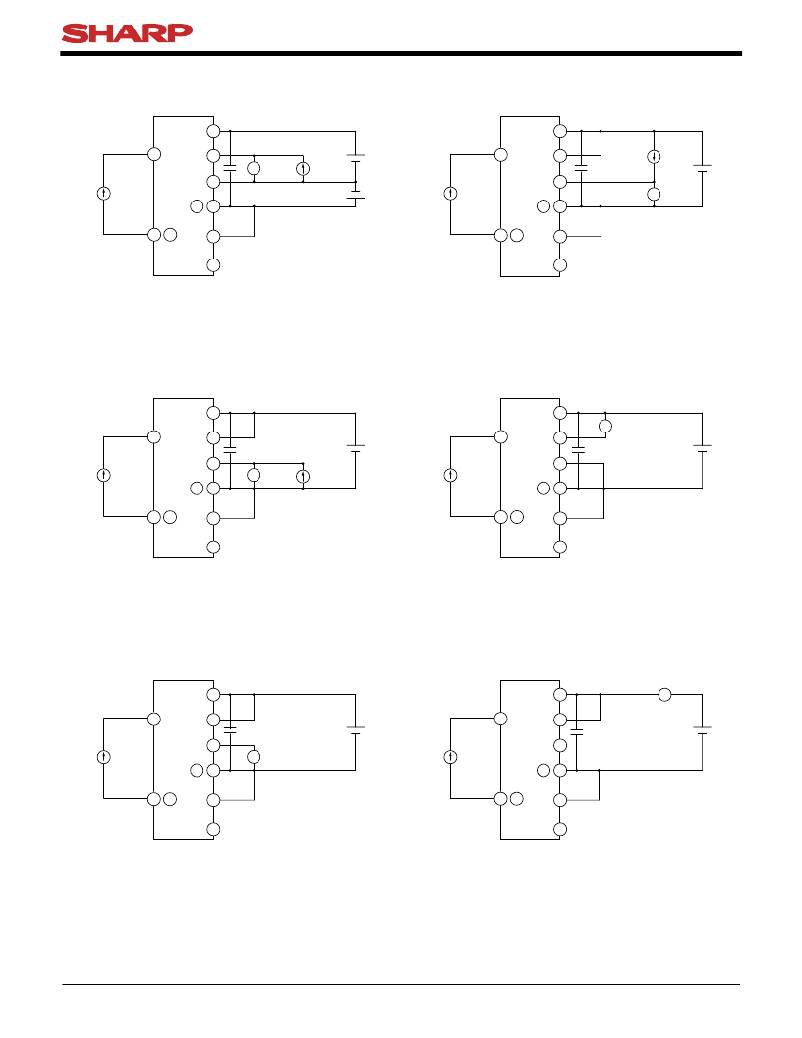

Fig.1 Test Circuit for O 1 Low Level Output
Voltage
13
Fig.2 Test Circuit for O 2 High Level Output
Voltage
13
3
12
11
V V O1L
I O1
V CC1
3
12
11
I O2
V CC
I F
1
2
14 10
9
V CC2
I F
1
2
14 10
9
V 02H
V
8
Fig.3 Test Circuit for O 2 Low Level Output
Voltage
13
8
Fig.4 Test Circuit for O 1 Leak Current
13
A I O1L
3
12
11
V CC
3
12
11
V CC
I F
14 10
V V O2L
I O2
I F
14 10
1
2
9
1
2
9
8
Fig.5 Test Circuit for "Low → High" Input
Threshold Current
8
Fig.6 Test Circuit for High Level / Low Level
Supply Current
13
13
A
3
12
3
12
I CC
11
V CC
11
V CC
I F
variable
14 10
V V O2
I F
14 10
1
2
9
1
2
9
8
7
8
Sheet No.: D2-A06302EN
