参数资料
| 型号： | FDMS7672AS |
| 厂商： | Fairchild Semiconductor |
| 文件页数： | 7/8页 |
| 文件大小： | 0K |
| 描述： | MOSFET N-CH 30V SYNCFET POWER56 |
| 标准包装： | 3,000 |
| 系列： | PowerTrench®, SyncFET™ |
| FET 型： | MOSFET N 通道，金属氧化物 |
| FET 特点： | 逻辑电平门 |
| 漏极至源极电压(Vdss)： | 30V |
| 电流 - 连续漏极(Id) @ 25° C： | 19A |
| 开态Rds（最大）@ Id, Vgs @ 25° C： | 4 毫欧 @ 18A，10V |
| Id 时的 Vgs(th)（最大）： | 3V @ 1mA |
| 闸电荷(Qg) @ Vgs： | 46nC @ 10V |
| 输入电容 (Ciss) @ Vds： | 2820pF @ 15V |
| 功率 - 最大： | 2.5W |
| 安装类型： | 表面贴装 |
| 封装/外壳： | 8-PowerTDFN |
| 供应商设备封装： | 8-PQFN（5X6），Power56 |
| 包装： | 带卷 (TR) |
| 其它名称： | FDMS7672AS-ND FDMS7672ASTR |

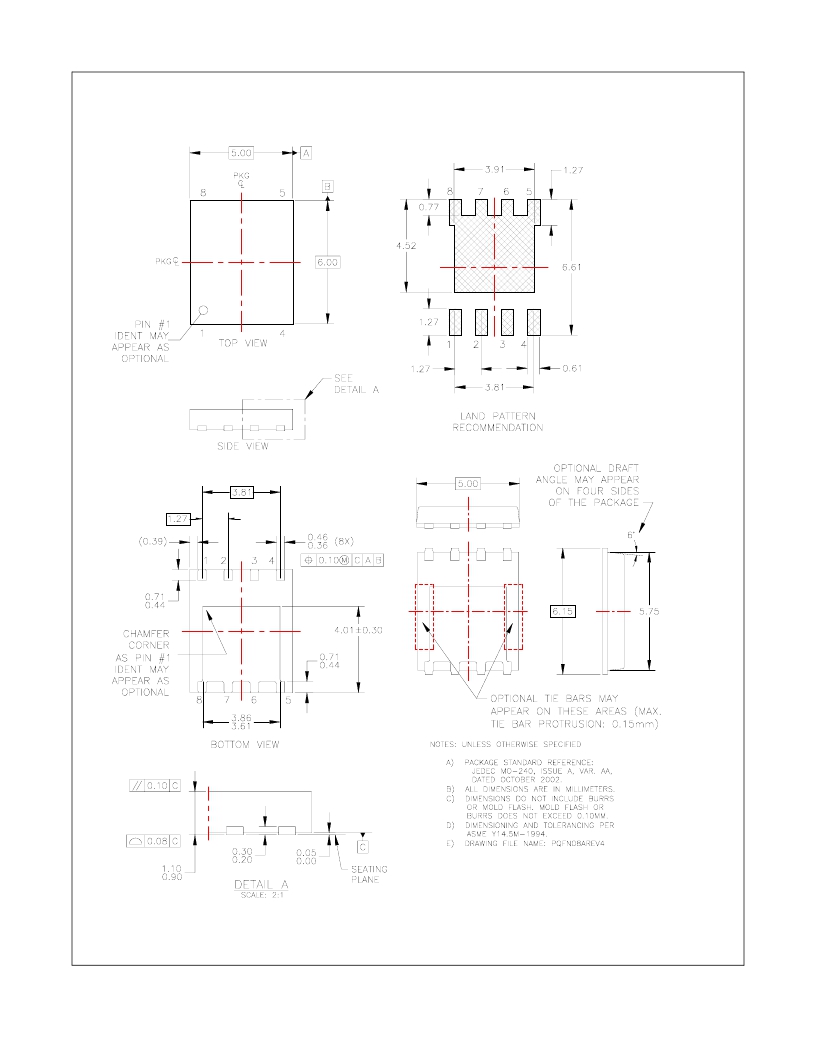

Dimensional Outline and Pad Layout
FDMS7672AS Rev.C
7
www.fairchildsemi.com
