TC835
5.0
DIGITAL SECTION
FUNCTIONAL DESCRIPTION
The major digital subsystems within the TC835 are
illustrated in Figure 5-1 , with timing relationships
shown in Figure 5-2 . The multiplexed BCD output data
can be displayed on LCD or LED. The digital section is
best described through a discussion of the control sig-
nals and data outputs.
Polarity
D5
D4
D3
D2
D1
MSB
Digit
Drive
Signal
LSB
13 B1
14 B2
From
Multiplexer
Data
Output
15 B4
16 B8
Analog
Section
Polarity
Latch
Latch
Latch
Latch
Latch
FF
Zero
Counters
Cross
Detect
Control Logic
24
DGND
22
Clock
25
RUN/
27
Overrange
28
Underrange
26
STROBE
21
Busy
In
HOLD

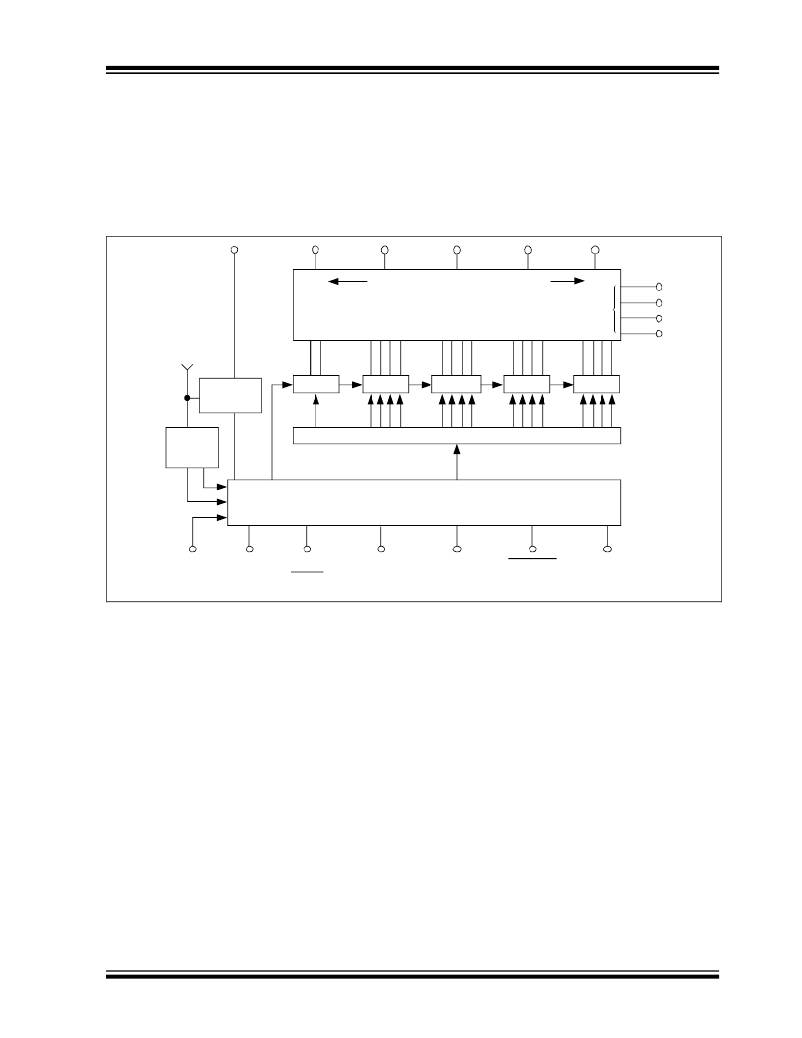

FIGURE 5-1:
Digital Section Functional Diagram.
? 2007 Microchip Technology Inc.
DS21478C-page 9
