LTC3703
TYPICAL APPLICATIONS

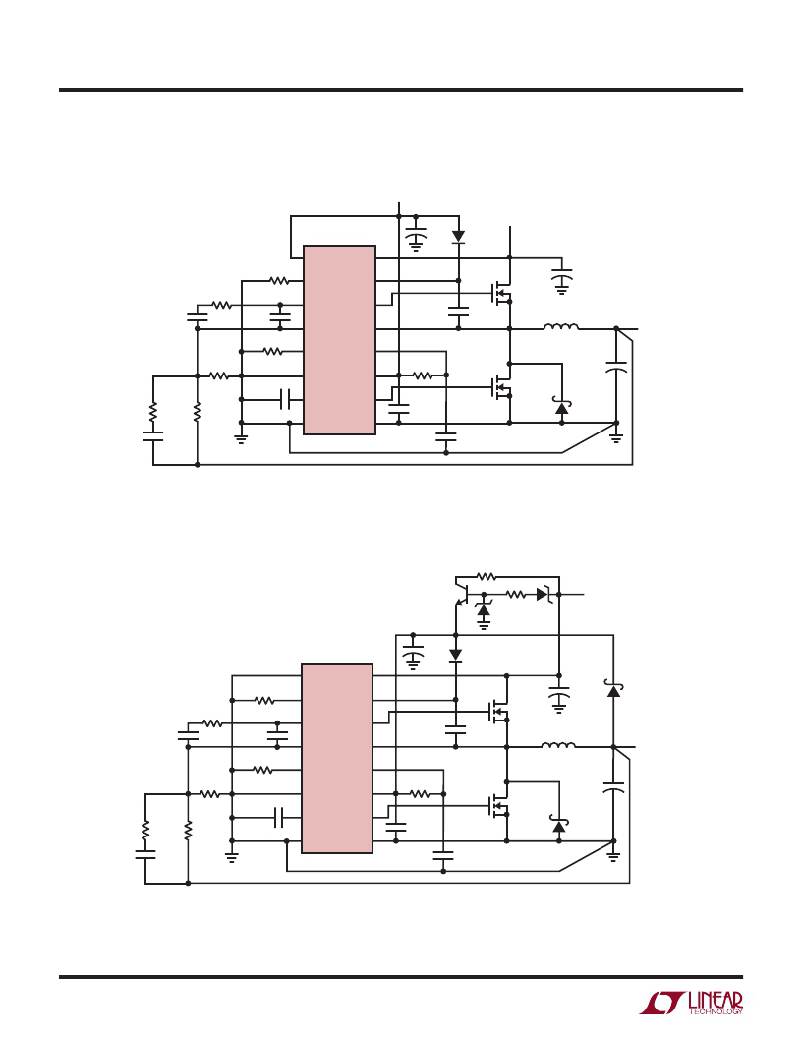

36V-72V Input Voltage to 5V/10A Step-Down Converter with Pulse Skip Mode Enabled
V CC
9.3V TO 15V
+
C B
C OUT +
C C2
1000pF
R C2
100
C C3
2200pF
R C1
10k
R2
21.5k
1%
R1
113k
1%
R SET
25k
C C1
470pF
R MAX 20k
C SS
0.1μF
1
2
3
4
5
6
7
8
MODE/SYNC V IN
f SET BOOST
LTC3703
COMP TG
FB SW
I MAX V CC
INV DRV CC
RUN/SS BG
GND BGRTN
16
15
14
13
12
11
10
9
22 μ F
25V
R F 10
C DRVCC
10 μ F
V IN
36V TO 72V
D B
BAS19
M1
Si7852DP
0.1μF
M2
Si7852DP
C VCC
1μF
+
L1
4.7μH
C IN
68 μ F
100V
× 2
270 μ F
10V
× 2
D1
MBR1100
V OUT
5V
10A
3703 TA01
Single Input Supply 12V/5A Output Step-Down Converter
100
FZT600
12V
10k
*
V IN
15V TO 80V
+
C C2
1000pF
R C2
100
C C3
2200pF
R C1
10k
R2
8.06k
1%
R1
113k
1%
R SET 25k
C C1
470pF
R MAX 12k
C SS
0.1μF
1
2
3
4
5
6
7
8
MODE/SYNC V IN
f SET BOOST
LTC3703
COMP TG
FB SW
I MAX V CC
INV DRV CC
RUN/SS BG
GND BGRTN
16
15
14
13
12
11
10
9
22 μF
25V
R F 10
C DRVCC
10 μF
D B
BAS19
C B
0.1μF
C VCC
1μF
M1
Si7852DP
M2
Si7852DP
+
L1
8μH
C IN
68 μF
100V
C OUT +
270 μF
16V
D1
MBR1100
CMDSH-3
V OUT
12V
5A
*OPTIONAL ZENER PROVIDES UNDERVOLTAGE LOCKOUT ON INPUT SUPPLY, V UVLO ? 10 + V Z
3703 TA02
