- 您现在的位置：买卖IC网 > PDF目录1831 > LTC3703IGN#PBF (Linear Technology)IC REG CTRLR BST PWM VM 16-SSOP PDF资料下载
参数资料
| 型号： | LTC3703IGN#PBF |
| 厂商： | Linear Technology |
| 文件页数： | 31/34页 |
| 文件大小： | 0K |
| 描述： | IC REG CTRLR BST PWM VM 16-SSOP |
| 标准包装： | 100 |
| PWM 型： | 电压模式 |
| 输出数： | 1 |
| 频率 - 最大： | 330kHz |
| 占空比： | 96% |
| 电源电压： | 9.3 V ~ 15 V |
| 降压： | 是 |
| 升压： | 是 |
| 回扫： | 无 |
| 反相： | 无 |
| 倍增器： | 无 |
| 除法器： | 无 |
| Cuk： | 无 |
| 隔离： | 无 |
| 工作温度： | -40°C ~ 125°C |
| 封装/外壳： | 16-SSOP（0.154"，3.90mm 宽） |
| 包装： | 管件 |
第1页第2页第3页第4页第5页第6页第7页第8页第9页第10页第11页第12页第13页第14页第15页第16页第17页第18页第19页第20页第21页第22页第23页第24页第25页第26页第27页第28页第29页第30页当前第31页第32页第33页第34页
LTC3703

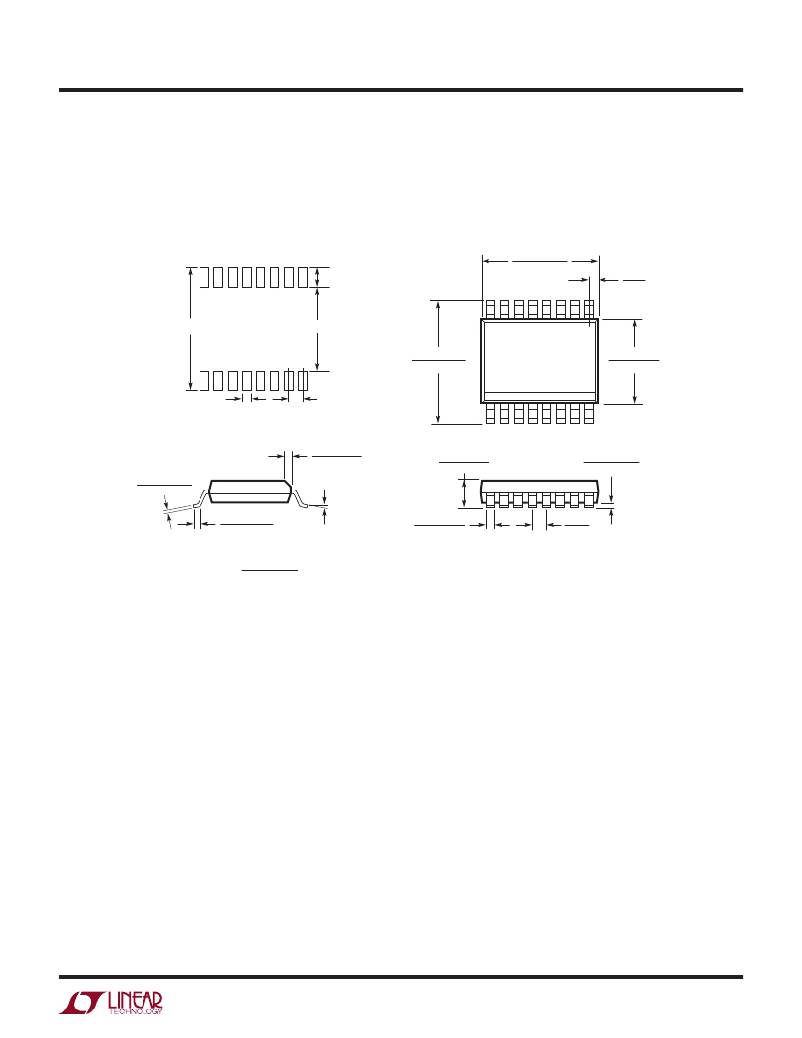

PACKAGE DESCRIPTION
Please refer to http://www.linear.com/designtools/packaging/ for the most recent package drawings.
GN Package
SSOP (Narrow
16-Lead LTC DWG # (Narrow Rev B)
16-Lead Plastic GN Package .150 Inch)
(Reference Plastic SSOP 05-08-1641 .150 Inch)
(Reference LTC DWG # 05-08-1641 Rev B)
.045 ±.005
.254 MIN
.150 – .165
.0165 ±.0015
.0250 BSC
RECOMMENDED SOLDER PAD LAYOUT
.229 – .244
(5.817 – 6.198)
.189 – .196*
(4.801 – 4.978)
16 15 14 13 12 11 10 9
.009
(0.229)
REF
.150 – .157* *
(3.810 – 3.988)
.007 – .0098
(0.178 – 0.249)
.015 ±.004
(0.38 ±0.10)
0° – 8° TYP
× 45 °
1
.0532 – .0688
(1.35 – 1.75)
2 3
4
5 6
7
8
.004 – .0098
(0.102 – 0.249)
.016 – .050
(0.406 – 1.270)
NOTE:
1. CONTROLLING DIMENSION: INCHES
INCHES
2. DIMENSIONS ARE IN
(MILLIMETERS)
.008 – .012
(0.203 – 0.305)
TYP
.0250
(0.635)
BSC
GN16 REV B 0212
3. DRAWING NOT TO SCALE
4. PIN 1 CAN BE BEVEL EDGE OR A DIMPLE
*DIMENSION DOES NOT INCLUDE MOLD FLASH. MOLD FLASH
SHALL NOT EXCEED 0.006" (0.152mm) PER SIDE
**DIMENSION DOES NOT INCLUDE INTERLEAD FLASH. INTERLEAD
FLASH SHALL NOT EXCEED 0.010" (0.254mm) PER SIDE
3703fc
31
