Chapter 1: About This Compiler
1–3
General Description
The DDR SDRAM Controller is optimized for Altera Stratix and Cyclone series; the
DDR2 SDRAM Controller is optimized for Altera Stratix II and Cyclone II devices
only. The advanced features available in these devices allow you to interface directly
to DDR or DDR2 SDRAM devices and to use the DQS signal in the read and write
direction.
or DDR2 SDRAM Controller MegaCore functions create for you.

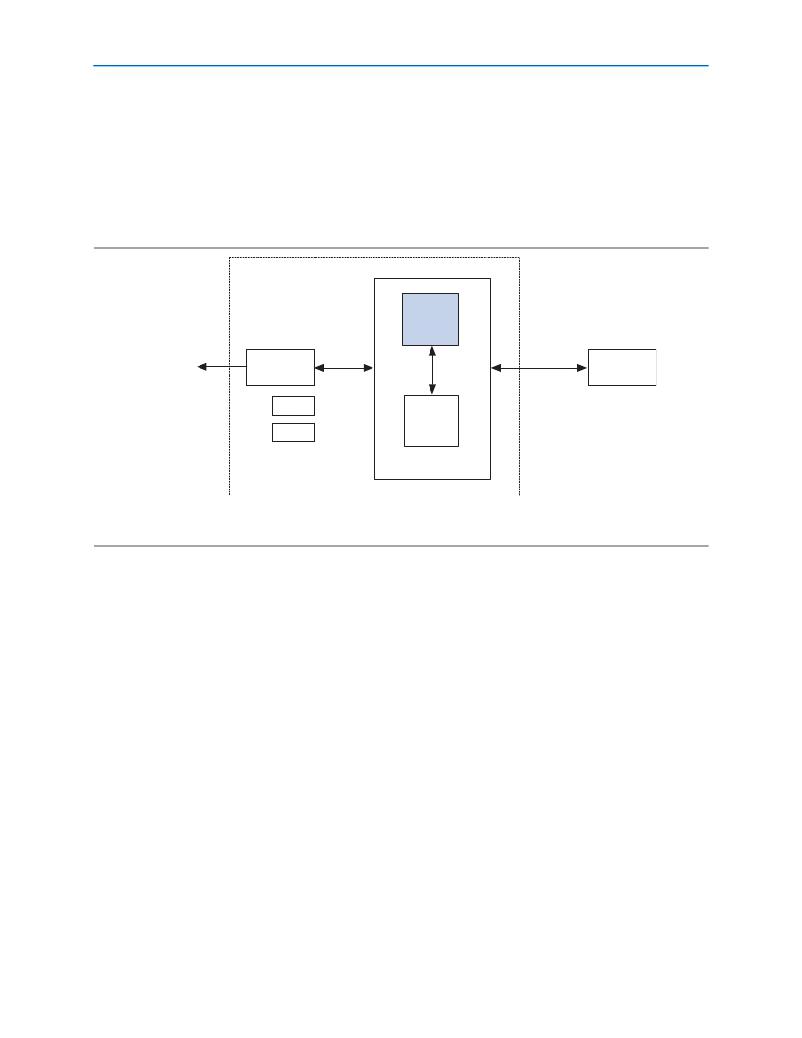

Figure 1–1. DDR & DDR2 SDRAM Controller System-Level Diagram
Example Design
Control
Logic
(Encrypted)
Pass or Fail
Example Driver
Local
Interface
DDR SDRAM
Interface
DDR SDRAM
PLL
Data Path
DLL (1)
(Clear Text)
DDR SDRAM Controller
(1) Optional, for Stratix series and HardCopy II devices only.
Whether you use IP Toolbench in SOPC Builder or in the Quartus II software, it
generates example design, instantiates a phase-locked loop (PLL), an example driver,
your DDR or DDR2 SDRAM controller custom variation, and an optional DLL (for
Stratix series only). The example design is a fully-functional design that can be
simulated, synthesized, and used in hardware. The example driver is a self-test
module that issues read and write commands to the controller and checks the read
data to produce the pass/fail and test complete signals.
You can replace the DDR or DDR2 SDRAM controller encrypted control logic in the
example design with your own custom logic, which allows you to use the Altera
clear-text datapath with your own control logic.
The DDR and DDR2 SDRAM Controllers are very similar. The following differences
exist:
■
■
CAS latency options:
■
■
2.0, 2.5, or 3.0, for DDR SDRAM
3, 4, or 5, for DDR2 SDRAM
March 2009
Altera Corporation
